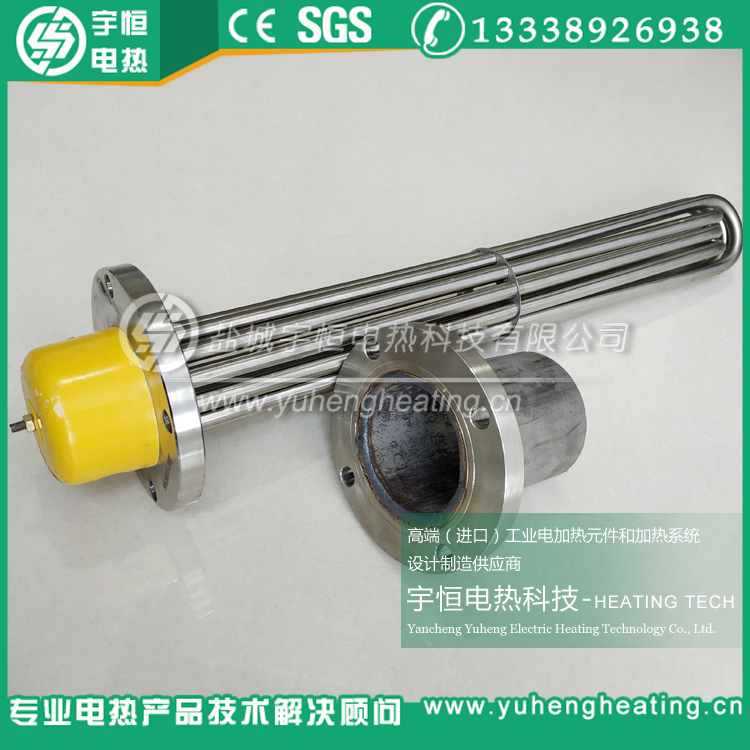

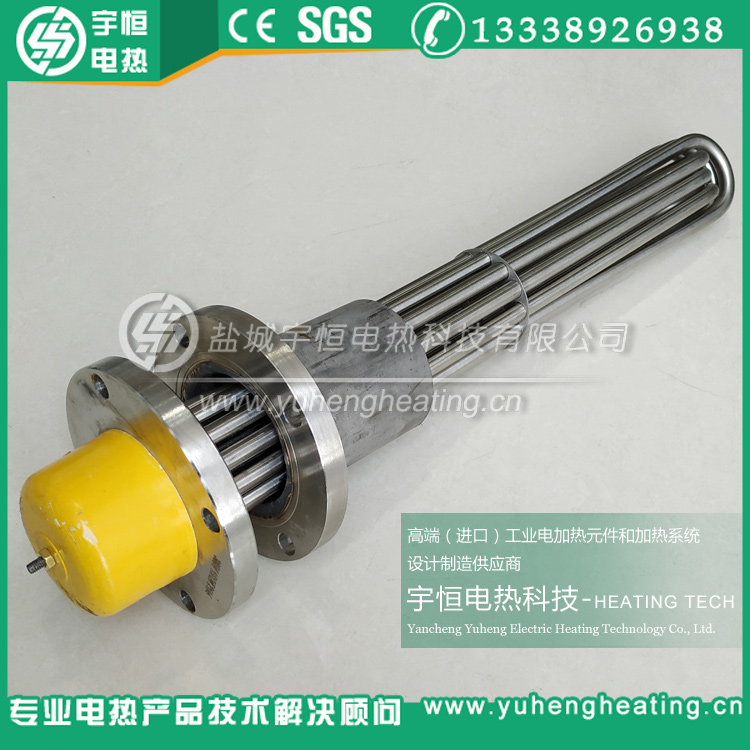

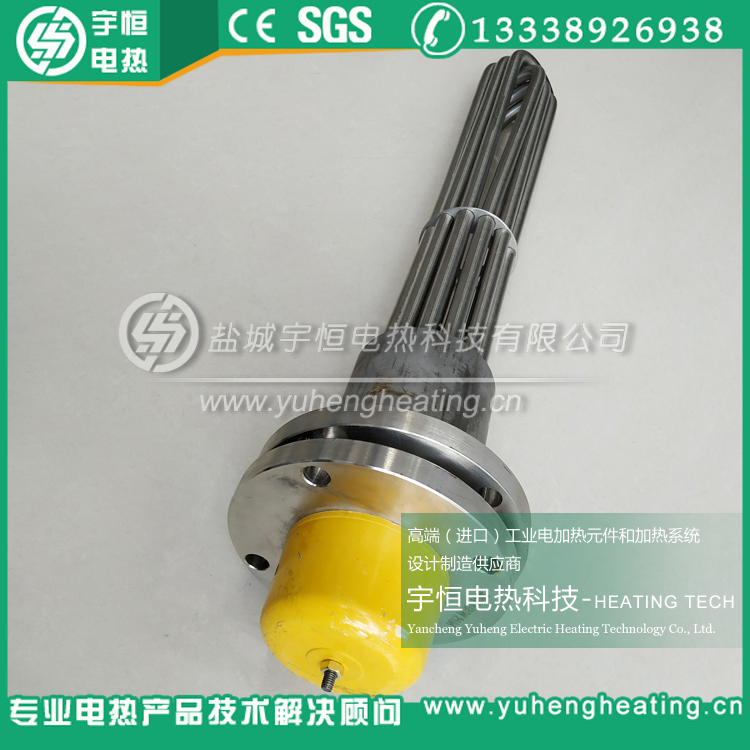

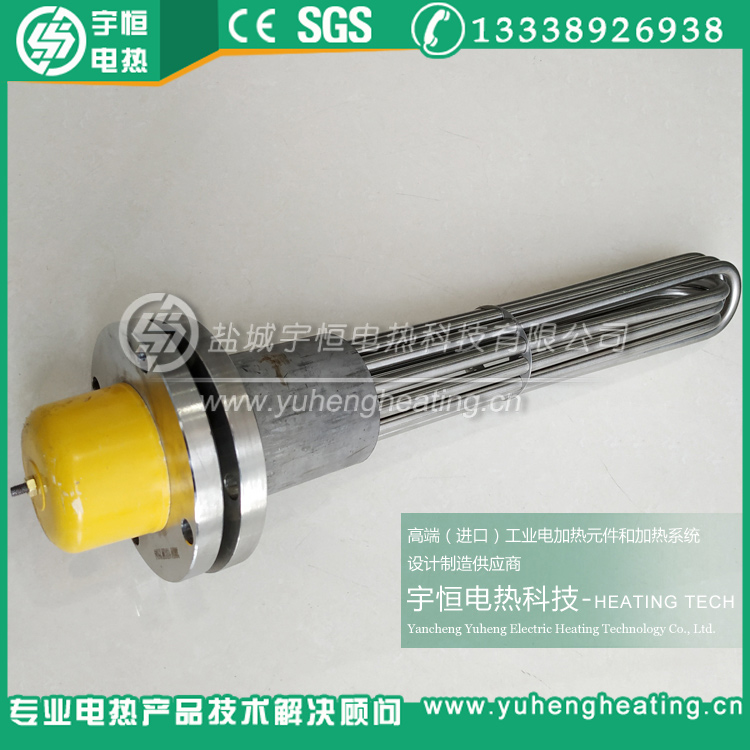

上图为带母法兰护套法兰加热管的实物照片。
说明:宇恒(盐城)电热有(
发热丝:瑞典进口Kanthal丝,德国BGH电热丝,法国安普朗Resistohm电热丝,首钢电热丝等;
管材:美国进口Incoloy800、Incoloy840,日本进口SUS304、SUS310S,国内不锈钢、钛材等;
镁粉:国产高温改性氧化镁粉(上海振泰),日本TATEHO氧化镁、美国UCM氧化镁,镁棒选用美国进口纯海水氧化系列;
以上进口材质和国产材质,均有库存,具体详见"盐城宇恒电热科技有限公司公司简介"),欢迎前来咨询。
产品名称:带母法兰护套法兰加热管 30KW导热油水箱锅炉大功率法兰加热器
材质:SUS 304、316L、310S,Incoloy800/840
加工定制:是
功率:380V30KW
主要用途:用于水箱、电锅炉、油罐、导热油箱、反应釜、模温机、反应釜夹套、热风循环管路、敞开式水池、油槽等。
产品认证:ISO9001,CE,RoHS,SGS
管径:12mm
防爆的原理
防爆电加热器一般用于存在爆炸可能的危险场合,由于周围环境中存在易燃易爆的各种油、气、粉尘等,一旦接触到电火花就会引起爆炸,所以在这种场合加热就需要采用防爆电加热器。防爆电加热器的主要防爆措施是在加热器的接线盒内有一个隔爆装置,消除电火花引爆的隐患。对于不同的加热场合,加热器的防爆等级要求也不同,视具体情况而定。
法兰式电加热管/器是将一支或者多支加热管按照设计要求,排布焊接到法兰密封件(常见有平面法兰、丝扣法兰、快接卡盘三种)上,根据外形结构也被称为集束式、插入式、浸入式电加热器。法兰电加热管具有整体功率负荷大、结构紧凑、安装空间限制小、安装更换方便等特点。主要用于敞开式、封闭式的溶液箱和循环系统中加热用。具有以下几个优点: 表面功率大,使空气加热表面负荷的2~4倍。
概述及工作原理
法兰电加热管(也称插入式电加热器):是采用U型管状电热元件,依据加热不同介质设计规范,按照功率配置要求装配在法兰盖上,插入需加热物料中,发热元件工作时所发出的大量热量传导给被加热介质使介质温度升高,达到所需的工艺要求。当介质温度达到工艺要求的设定值时,控制系统根据温度传感器信号,经PID运算后调节电加热器输出功率,对发热元件的电阻性负载实现温度控制。使介质温度均匀,达到所需要求;当发热元件超温或低液位时,发热元件的联锁保护装置立即切断加热电源避免发热元件烧坏,延长使用寿命。
法兰电加热管通常由1、2、3、6、9、12等(一般3的倍数)个U型加热管通过TIG氩弧焊接在法兰上而形成。
应用范围
工业法兰电加热管常用于封闭式容器、循环系统以及敞开式加热系统:
1.封闭式容器:水箱、油罐、电锅炉、反应釜、其他封闭式箱体/罐体;
2.敞开式容器:水池、敞开式水箱、油槽等;
3.循环流体系统:热风循环管路、导热油箱/锅炉、反应釜夹套、模温机等;
一、电压/功率:
常用电压范围:12-440V,可定制;
常用功率范围:20W-200KW,可定制;
如果是初次选用功率,可以咨询客服,或点击“电加热管和电炉丝的功率如何计算?”了解一下!
二、加热介质:
气体介质:正常空气、其他特殊气氛;
液体介质:水、油、油水混合物及其他介质;
腐蚀性液体:各种酸性、碱性及其他腐蚀性液体;
三、使用温度:
气体介质:环境加热温度,中低温≤350℃、中高温:350℃-450℃、高温:450℃-600℃。
液体介质:水:加热≤100℃;油:加热温度≤350℃。
腐蚀性液体:环境加热温度,低温≤60℃、中高温≤100℃。
四、电加热管选用材质
1.外壳金属管材质:
加热水:常用SUS304、SUS316L、英格莱840/800、表面防垢涂层(液体涂层/静电粉末涂层)。
加热油:常用SUS304、SUS321、SUS310S。
腐蚀性液体:按照不同成分的化学介质,可选用SUS316L、钛管、铁氟龙等材质。
2.内部填充物:国产高温改性氧化镁粉、日本TATEHO氧化镁、美国UCM氧化镁等。
3.电热丝:首钢钢花丝、镍铬丝、进口Kanthal发热丝、法国rescal发热丝、德国BGH发热丝等。
五、外形、尺寸参数、配件:
1.常见外形:
法兰式电加热管、丝扣法兰电加热管、快接法兰卡盘式电加热管等结构。
2.常规尺寸:
1)管径范围: 常用有φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mm、φ20mm。
2)管身边长:按照客户实际需要定制。
3)密封安装尺寸:
平面法兰:常用DN25、DN50、DN65、DN100、DN150等
丝扣法兰:常用DN25(一寸:32mm)、DN40(一寸半:47mm)、DN50(两寸:59mm)
快接卡盘:常用一寸半(一寸:32mm)、两寸(一寸半:47mm)、DN50(两寸:59mm)
4)其他加工尺寸:
弯弧尺寸、冷区长度、牙长、保温层厚度、引线长度等等。
3.配件:
1)罩壳:玻璃钢塑制罩壳(默认)、金属防爆罩壳、带螺纹金属罩壳等;
2)密封垫:可配红色橡胶垫(默认)、石棉垫片、硅胶垫片、四氟垫片等;
3)对接件:可配母法兰(平面法兰对接)、母丝底座(丝扣法兰对接)、卡箍(快接法兰卡盘对接);
4)焊接套管:可配焊接用金属套管;

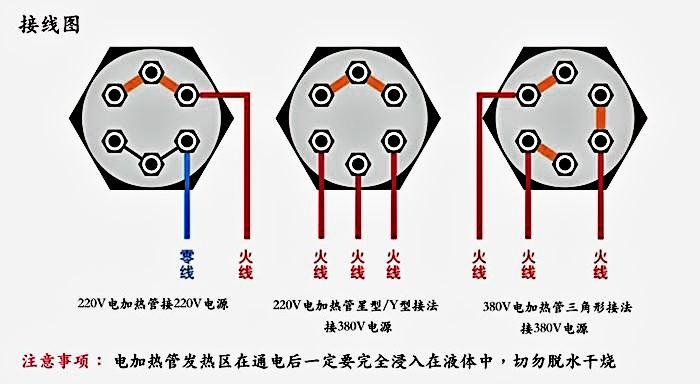

六、法兰电加热管接线示意图:

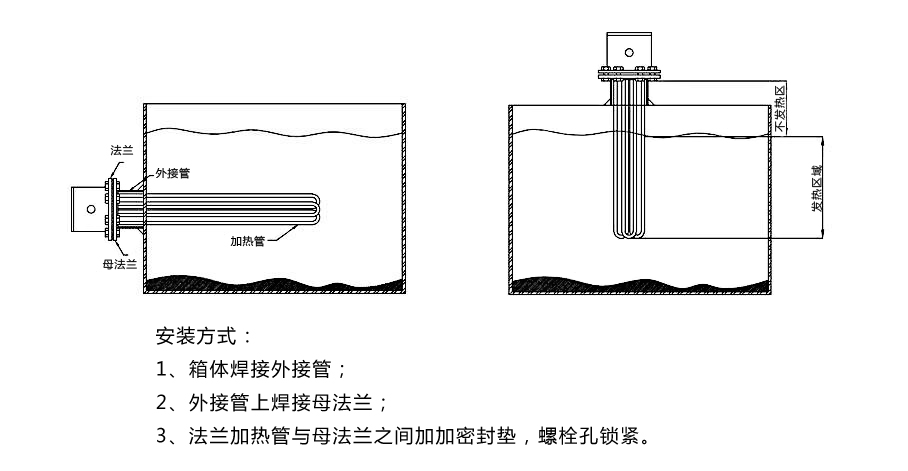

七、法兰电加热管安装方式示意图:
常用的有侧面水平安装、竖直安装两种安装方式。
八、订购须知
购买法兰电加热管请提供一下参数:
1、电压;
2、功率;
3、管径;
4、几个U型管组成;
5、单边长度 ;
6、法兰直径、厚度 (孔径、孔中心距)/螺纹丝扣大小;
7、材质(管材质、法兰/螺纹丝扣材质);
8、安装方式;
9、液位情况。
第一步:确认加热介质和使用温度:确定电加热管的大概类型、材质以及热负荷
第二步:核算加热总功率 :确定电加热管结构和所需数量
第三步:确定安装方式:确定安装或者密封结构
第四步:电加热管的尺寸参数限制:确定具体的加工尺寸
第五步:综上确定电加热管单根的电压功率
第六步:确定数量、报价
水箱选用电加热管实例说明:
把一个3*3*2米敞开式水箱在3小时内,从常温20℃加热到80℃。
1.首先确定总功率:
把18吨水在3小时内从常规室温20℃加热到80℃
水常态比热容:4.2kJ/(kg·℃)
升温温差:80-20=60℃
代入公式计算得出理论热功率=18000*60*4.2/3600/3≈420KW
考虑实际使用中的热效率,一般代入系数0.8-0.9,得出大概功率为470-520KW。
2.确定电加热管外形结构和安装方式:
1)功率为470-520KW,适合选用功率集中的法兰式电加热管结构;
2)法兰式电加热管用于水箱常用侧面水平安装和上下竖直安装两种;根据安装方式的不同,电加热管的尺寸也会有相应的变化。
3.确定电加热管的尺寸、材质和功率:
1)电加热管尺寸:水箱尺寸为3*3*2米,根据安装方式的不同确定电加热管的边长尺寸。水箱用大功率法兰电加热管一般用水平安装方式;因此边长尺寸限制就是<3米,边长尺寸可以为2.5-2.7米。
2)电加热管材质:加热介质为水,常见市用水、工艺纯水、软化水建议选用不锈钢SUS304;地下水、污水、废水建议选用不锈钢SUS316L。
3)综上所述,根据单根电加热管的边长尺寸和加热介质,选择合适功率负荷和功率值,如上述单根法兰电加热管功率可为75KW。
4.确定电加热管的数量和排布方式
1)根据总功率(470-520KW)和单根电加热管功率(75KW)得出需要6-7根电加热管。
2)上述安装方式为侧面水平安装,因此可以在箱体四侧均匀或者交叉分布6-7根电加热管
电加热管使用注意事项:
1.按照设计用途严格区分使用环境:
1)设计用于加热液体介质的电加热管,加热区域不得脱离液面干烧;
2)设计有冷端不发热长度的,一定要预留足够的冷区长度;
这点尤为重要,可能会导致电加热管过温烧坏、甚至引起熔断漏电、火灾等危险。
2.接线端规范接线,做好防护:
1)电加热管接线端应该保持清洁干燥,接线处要牢靠不松动;
2)接好线后要做好防护,防止接触杂质、水分导致漏电;
3)易燃易爆工况,接线部位需要做好密封防护,防止发生事故;
4)有效接地安全用电,电加热管应该要有效接地;
3.加热特殊介质:
1)加热腐蚀性介质时,一定要注意电加热管材质和使用温度控制;
2)加热固态或者有黏性介质时,建议前期以低电压运行加热,等固态融化、黏性介质流动性增加后,再按照额定电压使用;
4.日常维护:
1)干烧电加热管:定期检查电加热管状态,严格按照设计环境和温度使用;
2)液体电加热管:定期清理电加热管表面的水垢、积碳、杂质等,以免影响热效率和使用寿命;
5.存储注意事项:
1)电加热管应存放于干燥无潮气的库房,放置时不得直接放在地表,离地应有一定的高度;
2)长期存放,使用前应先检测绝缘耐压,检测无误后再正式使用;
3)如果绝缘电阻<1MΩ时,应将电加热管放入200℃烘箱进行烘干,绝缘恢复正常后再使用;
