选型指导-液体电加热管

时间:8/9/2020 1:02:44 PM

        一、液体电加热管选型指导-设计前提须知

在设计液体电加热管之前,我们必须要搞明白几个事情:

①加热的液体情况,是加热的水,油还是腐蚀性液体等;

②液体电加热管装入设备后所需要承受的压力大小;

③安装方式:水平安装还是垂直安装;

④安装空间大小;

⑤安装容器的材质;



二、 液体电加热管选型指导-材质选择

液体电加热管的护套材质选择主要根据加热液体的情况来决定,一般可以按照如下材质选择:

▲加热水的情况

材质 适用于
不锈钢304 无腐蚀性,软化的水中
不锈钢316L 加热饮用水
  不锈钢304+防垢涂层     水质比较硬的情况下,防垢涂层我司工艺主要分为:液体涂层与静电粉末涂层
  不锈钢310S/Incoloy   高端产品,抗垢抗腐蚀

▲加热油的情况

材质 适用于
碳钢 一般导热油、润滑油等
不锈钢304 一般导热油、润滑油等
  不锈钢304+防垢涂层     一般油品不是很好的导热油、润滑油等

▲加热腐蚀性液体的情况

材质请参考链接:不同液体对电加热管材质选择参考表



三、 液体电加热管选型指导-加热管样式的选择

一般液体电加热管样式选择根据功率来选择,常见样式:

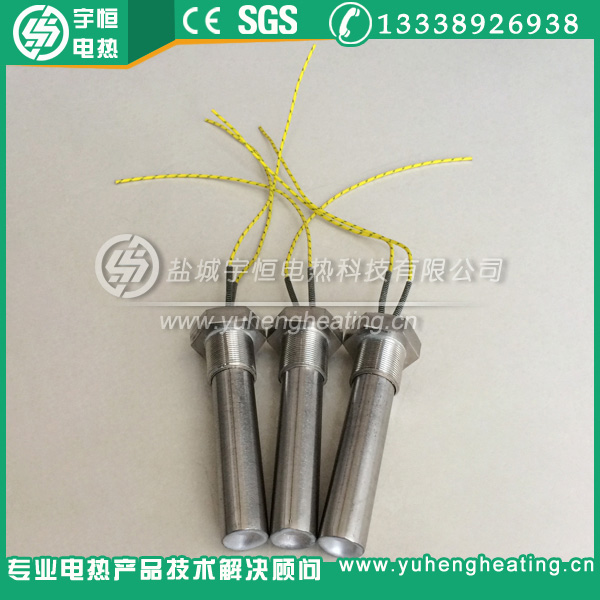

螺纹单头电加热管

液体电加热管选型-螺纹单头电加热管图片

②U型或异形(根据客户要求)

液体电加热管选型-U型加热管图片

六角螺纹丝扣电加热管

液体电加热管选型-六角螺纹丝扣电加热管图片

④带可调节温控的螺纹丝扣电加热管

液体电加热管选型-带可调节温控的螺纹丝扣电加热管图片

⑤平面法兰电加热管

液体电加热管选型-平面法兰电加热管图片



四、 液体电加热管选型指导-功率的设计

在不考虑热散失的情况下,可以通过下面的公式来计算得出;

计算公式为:所需功率(kw)=水的重量(kg)*温差*水的比热容 {kJ/(kg·℃)}/时间(秒)

举例说明:

比如如将初始温度为10℃,500kg 的水用60mins(3600s)加热到90℃需要的电加热管功率是多少?

所需功率(kw)=水的重量(kg)*温差*水的比热容 {kJ/(kg·℃)}/时间(秒)

代入公式计算得出总功率=500*(90-10)*4.17/3600=46.33kw

考虑到热散失,一般设计功率比公式计算出的功率要大一些。



五、 液体电加热管选型指导-加热管表面负荷的设计

核心理念:表面负荷越高,电加热管寿命相对就越差;因此,合理的表面负荷设计是最重要的。【为了方便理解,我们把表面负荷简化成每米的功率来说。】

加热介质       建议每米功率 [注释①]
    封闭式的油槽加热油 Y1     1KW/米
  流动或循环的油 Y2   2KW/米
自来水 S1 2-3KW/米
纯净水 S2 3-4KW/米

注释①:此处每米,指加热管发热区的长度。建议的每米功率不是绝对的。



六、 液体电加热管选型指导-六角螺纹丝扣电加热管常见规格尺寸建议表

请点击在线阅读:六角螺纹丝扣电加热管规格尺寸建议表



七、液体电加热管选型指导-平面法兰加热管常见规格尺寸建议表

请点击在线阅读:平面法兰加热管规格尺寸建议表



八、液体电加热管选型指导-使用注意点

1.请勿使用不稳定的容器,安装电加热管前需确定好容器的放置是否平稳,然后再将其安装、固定。因为放置不平稳的容器容易打翻,倾倒液体,造成电加热管干烧,因其火灾、触电等危险;

2.请勿将电加热管置于缺油、有沉玷污的加热容器中使用,将电加热管置于杂质比较多的油里加热,容易使其因表面结碳、自身产生的热量不能及时的散发出去而导致电加热管损坏(若结垢比较严重,可以采用涂层处理加热管),同时也要保证加热液体不得低于正常的液面标准,否则也将可能损坏加热管、发生火灾等危险;

3.电加热管在加热油的时候,一定要保证安装处空间大小,若由于空间大小有限,油量有限会导致加热管热量无法及时散出易烧坏。


九、 液体电加热管选型指导 - 我们帮您设计

若您看了以上资料,还是不会选型,可以直接咨询我们: 13338926938,0515-88690713
