选型指导-单头电加热管-1

时间:2020-8-2 15:38:25

         单头电加热管选型指导-设计前提须知:

1、  单头电加热管一般均为非标定制,根据具体的实际工况来选择;

2、  单头加热管管径低于6mm,则越细越贵;

3、  单头电热管长度短于50mm,则越短越贵;

4、  单头电热管的表面负荷越高,则价格越贵;

5、  单头电加热管内引线价格比外接线价格高很多;

5、  单头电加热管报价不按米报价,需要综合所有参数来报价。



单头电加热管常用于哪些场景:

1、 从安装模式来分的话,主要就是用于嵌入式模具孔加热裸露空气干烧加热两种场景;参考【不同的干烧加热方式对加热管寿命影响?

2、具体用于哪些设备:

塑胶模具行业 | 包装封口设备 | 制药成型设备 | 3D热弯机设备 | 3D打印机设备 | 挤塑设备 | 点火设备等。


一、 单头电加热管选型指导 - 结构选择

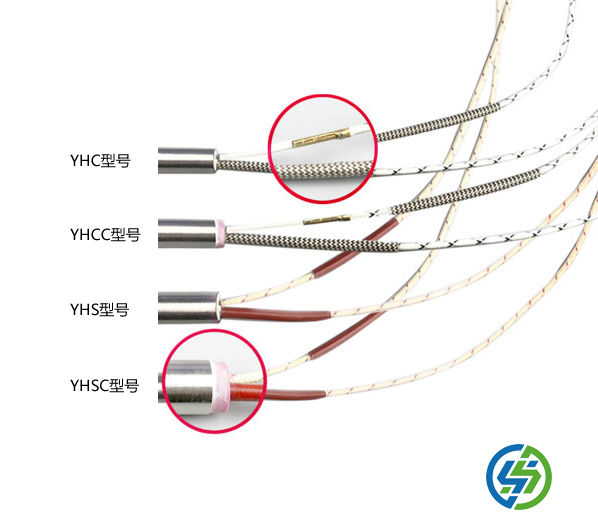

选型指导-单头电加热管

注释:YHC型号指:外接线结构;YHCC型号指:外接线+陶瓷头结构;YHS型号指:内引线结构;YHSC型号指:内引线+陶瓷头结构

          结构区别,可参考:【单头加热管外接线与内引线有什么区别?



二、单头电加热管选型指导 - 技术参数选择

管材质: SS304/321/316L/310S/Incoloy 800/840 [注释①]
电热丝材质: Cr20Ni80或德国BGH或Nikrothal 80
端子:
导线: G 硅胶玻纤编织镀锡铜线 180℃
T 铁氟龙线 260℃
M 云母玻纤编织纯镍线 400℃
绝缘管耐热温度: 180 ℃
最高使用温度: 700 ℃ [注释②]
规格表解析
型号 L V W 导线
导线种类 导线长度
YHC6 -40 V220 W50 G 250

注释①: 材质选择建议: 表面负荷≤6W/ cm2- SS304;   6W/cm2<表面负荷≤ 12W/cm2 - SS321或者或SS316L者SS310S; 12W/cm2<表面负荷≤ 20W/cm2 - SS310S或者Incoloy 800/840

注释②: 上限使用温度700℃,指在使用材质SS310S或者Incoloy800/840的基础上。此温度用于嵌入式干烧环境下质保1年,裸露空气干烧环境下质保3个月。【注意,国产低端单头管嵌入式干烧均质保3个月(性价比低,不建议使用)】
