选型指导-干烧电加热管

时间:2020/7/26 10:06:12

        一、干烧电加热管-设计前提须知

在设计干烧电加热管之前,我们必须要搞明白几个事情:

①加热管是嵌入式干烧还是裸露空气干烧?

②裸露空气干烧的时候,是否有风循环?

③工作环境以及工作温度;

④安装空间大小;



二、干烧电加热管选型指导-材质选择

干烧电加热管的护套材质选择主要根据加热液体的情况来决定,一般可以按照如下材质选择:

管材质 建议表面负荷 加热介质
不锈钢304 、321、316L 5W/cm2 静止的空气
不锈钢304 、321、316L 5.5W/cm2 风速不低于6m/s
不锈钢310S、英格莱840、800 10W/cm2 静止的空气
不锈钢310S、英格莱840、800 11W/cm2 风速不低于6m/s


      三、干烧电加热管选型指导-加热管样式的选择以及尺寸建议

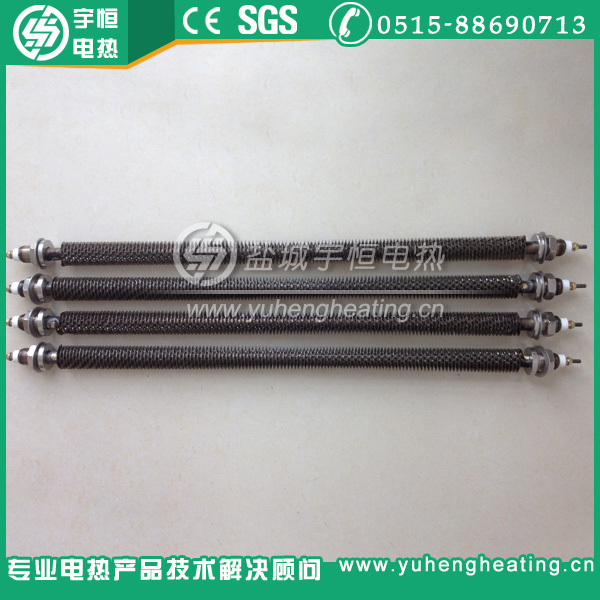

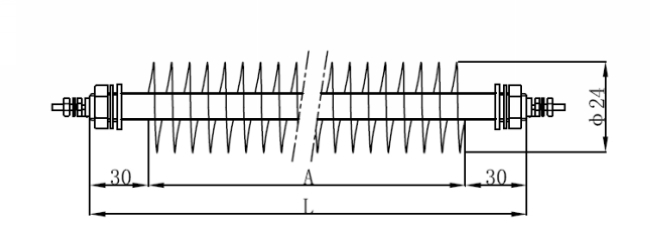

⑴缠绕式翅片直棒型

宇恒-直型翅片加热管

宇恒-直型翅片加热管

功率

L长度

翅片长度 A

紧固件

500

500

440

管径12 配M18*1.5

700

700

640

管径12 配M18*1.5

800

800

740

管径12 配M18*1.5

1000

1000

940

管径12 配M18*1.5

1200

1200

1140

管径12 配M18*1.5

1500

1500

1440

管径12 配M18*1.5

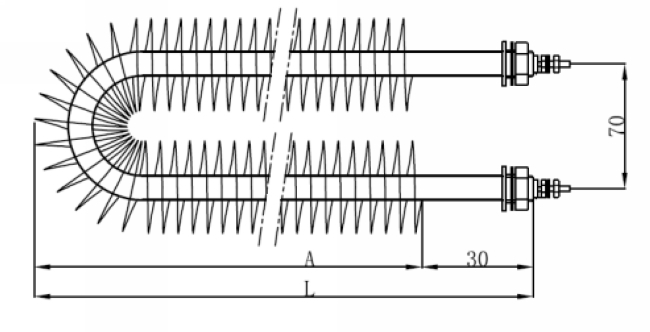

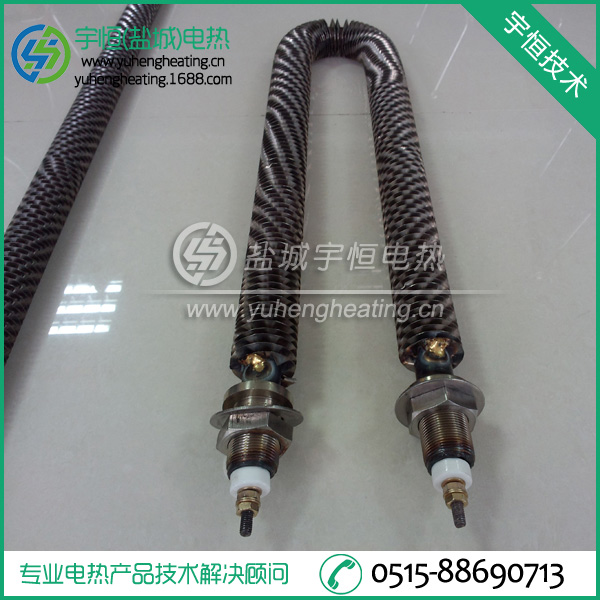

 ⑵缠绕式翅片U型 宇恒-U型翅片加热管

宇恒-U型翅片加热管

功率

L长度

翅片长度 A

紧固件

500

200

170

管径12 配M18*1.5

1000

450

420

管径12 配M18*1.5

1500

700

670

管径12 配M18*1.5

2000

950

920

管径12 配M18*1.5

2500

1200

1170

管径12 配M18*1.5

3000

1500

1470

管径12 配M18*1.5

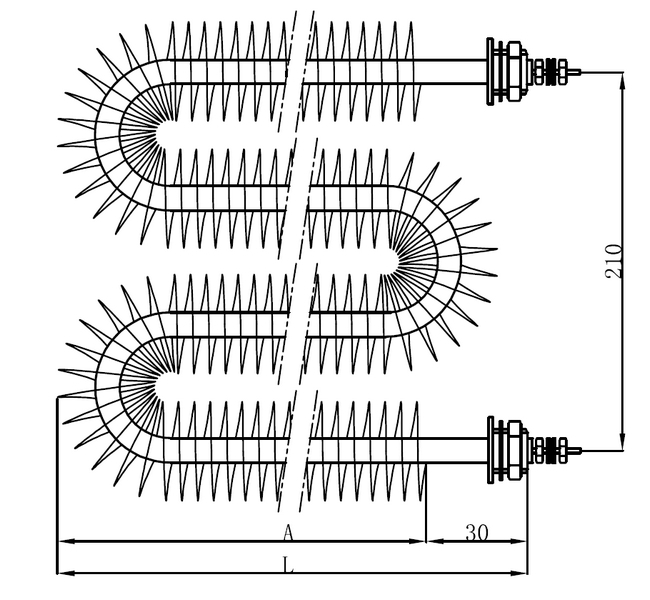

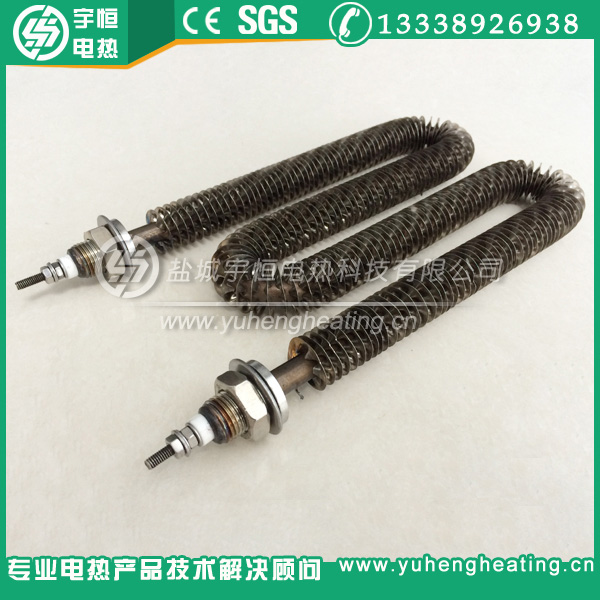

⑶ 缠绕式翅片W型

 宇恒-W型翅片加热管

宇恒-W型翅片加热管

功率

L长度

翅片长度 A

紧固件

2000

500

470

管径12 配M18*1.5

2500

625

595

管径12 配M18*1.5

3000

750

720

管径12 配M18*1.5

3500

875

845

管径12 配M18*1.5

4000

1000

970

管径12 配M18*1.5

4500

1125

1095

管径12 配M18*1.5

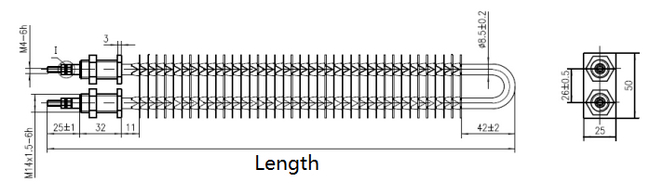

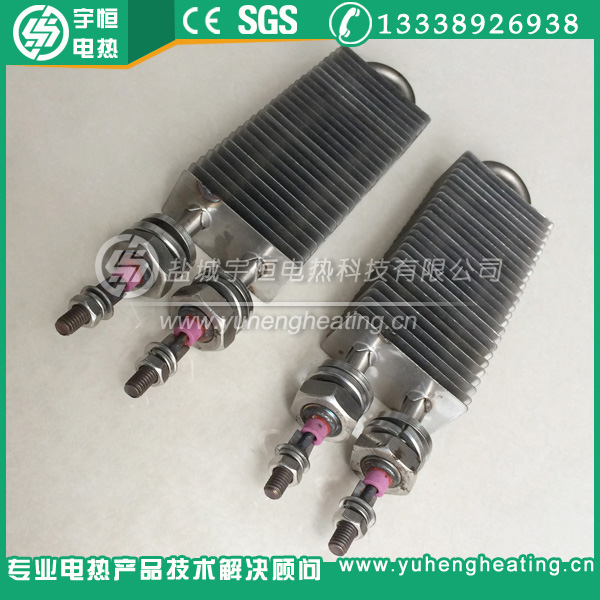

⑷方形翅片25*50型

宇恒-方型翅片加热管

宇恒-方型翅片加热管

功率

长度 Length

紧固件

200

140

M14*1.5

500

250

M14*1.5

750

350

M14*1.5

1000

450

M14*1.5

1500

650

M14*1.5

2000

850

M14*1.5

3000

1300

M14*1.5

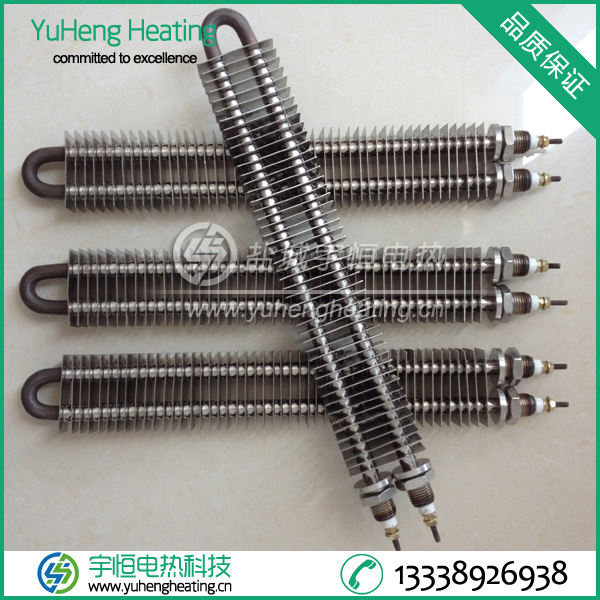

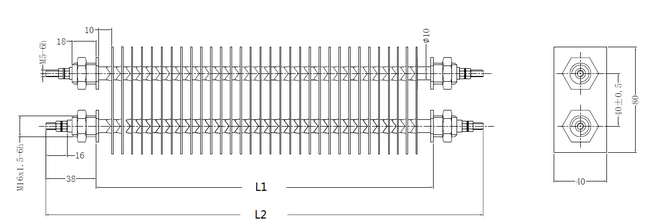

⑸ 方形翅片40*80型-可2根直棒,也可U型

宇恒-方型翅片加热管

宇恒-方型翅片加热管

功率

长度 L1

紧固件

1000

400

M16*1.5

1500

600

M16*1.5

2000

750

M16*1.5

2500

1100

M16*1.5

3000

1200

M16*1.5

3500

1500

M16*1.5



四、 干烧电加热管选型指导-使用注意点

  1. 干烧电加热管使用最重要的一点原则是,散热要好,空气流动要好,或者嵌入孔中的时候,其间隙要小。只有干烧电加热管表面散热好,加热管的寿命才会好。

  2. 干烧电加热管使用时,额定电压需要稳定,偏差过大,会导致干烧电加热管表面负荷变大,造成表面温度过高,超负荷工作。


五、 干烧电加热管 - 我们帮您设计

若您看了以上资料,还是不会选型,可以直接咨询我们: 13338926938,0515-88690713
