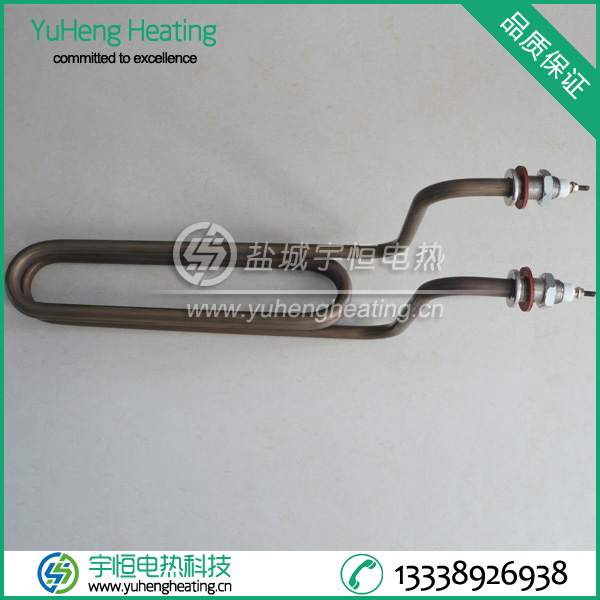

上图为Z型回型纯钛加热管的实物照片。
钛材具有比重小、强度高、耐腐蚀。实践证明:钛在防腐设备生产应用中,效率高、寿命长、在电镀设备应用中,不影响镀液可大大提高电镀行业效益。适用于苛性钠,火碱等强碱溶液中。
型号 |
适应环境及工艺 |
管子外材 |
管子单位表面负荷 |
型号 |
适应环境及工艺 |
氟塑料电加热器(CMFLON) |
适用于强酸强碱等腐蚀性液体中、工艺温度≤105℃、不粘附、不结垢、表面散热均匀 |
PFA/外套PTFE/外套 |
不锈钢、钛、铁、铜1.5W/C㎡ |
氟塑料电加热器(CMFLON) |
适用于强酸强碱等腐蚀性液体中、工艺温度≤105℃、不粘附、不结垢、表面散热均匀 |
钛(CMTi)电加热器 |
适用于镀铬、酸铜、镀镍、饨化、填充、氧化槽、铬酸阳极化、 |
钛Ti |
6-4.5W/C㎡ |
钛(CMTi)电加热器 |
适用于镀铬、酸铜、镀镍、饨化、填充、氧化槽、铬酸阳极化、磷化酸性镀锡等工艺中 |
不锈钢(CM316L)电加热器 |
适用于PH>7-14的液体、油及其它液体中应用 |
304、316L、1Cr18Ni9Ti |
6-4.5W/C㎡ |
不锈钢(CM316L)电加热器 |
适用于PH>7-14的液体、油及其它液体中应用 |
石英电加热器 |
适用于防腐蚀性液体中使用(除氢氟酸) |
石英 |
1.5W/C㎡ |
石英电加热器 |
适用于防腐蚀性液体中使用(除氢氟酸) |
翅处式、干烧管及外循环热风防暴加热器 |
适用于在空气中加热、元件模具的浇铸、嵌装、制作加热模块元件 |
不锈钢、1Cr18Ni9Ti 10#钢 |
1-1.2W/C㎡ |
翅处式、干烧管及外循环热风防暴加热器 |
适用于在空气中加热、元件模具的浇铸、嵌装、制作加热模块元件 |
说明 |
电加热管的形式有:U型、W型、I型、L型、盘绕型、板式 |
产品设计与选型
选型依据:
1、槽体内部尺寸,长×宽×高,液面高度。
2、工艺温度、起始温度、终止温度。
3、工艺要求升温或降温时间(h)。
换热量(加热、降温):
Q=V×C×r×β(t2-t1)/T(千卡)
V:溶液体积(升)
C:溶液比热(千卡/公升×℃)
r:比重(千克/升)
t1:溶液初始温度
t2:溶液终止温度
β:热损耗系数(取1.10-1.30)
Q为正值,则为升温所需热量
Q为负值,则为降温所需冷量
T:升温或预冷时间h(小时)
电热功当量(电解热):
Q=0.864×I×V(Kcal/h)
I:总电流A V:槽电压V
热交换器换热面积S的确定:
S=Q/K×ΔT×t
Q:换热量(千卡)
K:传热系数kcal/m2×hr×℃(参阅传热系数表V)
V:溶液体积(升)
ΔT:平均温度差
t:设定的加热(降温)时间(h)
选型:
根据计算确定热交换器换热面积,依槽子(反应釜)尺寸确定换热器组数和形状,一般为“U”“W”“L”,
盘绕形管。加热时,换热器于容器下部,冷却置于液面100mm以下,产品呈“一”形。我厂可为用户选型,提供设计方案。
电加热管注意事项
1、元件允许在下列条件下工作:
(1)空气相对湿度不大于95%;
(2)工作电压不大于额定值的1.1倍,外壳应有效接地。
2、加热介质为液体时,元件的有效长度(H1或H2)必须全部浸在液体中。元件发热部份应与容器壁有一定距离,一般为50——60mm以上。
3、加热液体的元件不得用以加热气体或固体物。
4、加热液体的元件,如发现管子表面有水垢或结炭时,应清除干净后再用,以免影响元件的使用寿命和降低热效率。
5、熔炼轻金属或硝盐、碱、沥青、石蜡等为固态时进行加热,应降压启动,待固态加热介质全部熔化后才能升至额定电压。
6、加热硝盐时应考虑安全措施,预防爆炸事故发生。
7、元件接线部份应放在保温层、加热室外,并避免与腐蚀性、爆炸性气体接触。必须保持出线端部干燥、清洁,以免造成闪络或短路。接线时勿用力过猛。
8、元件的端部可能溢出少量糊状物,这是封口材料,不影响使用,待断电后,将溢出物揩干净即可。
9、元件应储存在空气流通、相对湿度不大于85%、无腐蚀性气体的室内。
10、元件使用一段时间后又长期不用而受潮后,其冷态绝缘电阻低于1兆 欧时,可将元件放在温度200度左右的干燥箱中烘焙,或降低电压直接通电加热,除去潮气,至恢复正常为止。
我们盐城宇恒电热采用优质的材料和严格的工艺技术,制成具有优异的电气绝缘性能和抗电强度极高的钛加热管。可按照用户自行设计的产品图纸和技术要求生产各种型号及形状的电加热管,电热元件材质可根据用户要求定制。
购买之前,请客户确定好自己需要购买的产品,可以提供图纸、实物图片或者样品,提升沟通效率。
1、付款方式
‹1›正常定制产品全款发货
‹2›预付30-50%(货款)定金,余款在发货前付清
‹3›预付30-50%(货款)定金,余款物流代收,代收手续费有需方支付
另注:一般小货轻货采用快递方式发货(具体快递根据具体地域帮助选择合适快递公司),样品件一般采用顺丰快递,重货大件一般采用德邦物流、天地华宇、佳吉快运、中铁物流等物流(这类产品一般长度不长于3米)。产品长于3米或一些控制柜运输途中不易太多中转的一般采用专线物流。具体运费可以预付可以到付(具体费用具体咨询!)。
2、退换货政策
定制产品按照样品或者图纸生产,如尺寸,质量有问题可联系工作人员换货处理,流程是买方寄回产品(运费买方先垫付,如确实质量问题,我司承担,不接受到付),我司检验部确认为产品质量问题,重新加工后寄给用户。来回运费由我司承担,正常时间为一周。
3、 发票制度说明
我公司可以开具13%增值税发票,款项落实到公司账户信息后,我们会在货物寄出前寄出 ,正常发票寄快递,特殊情况除外,发票寄出我们会议短信或者电话形式告知用户。
技艺精湛的技术人员和经验丰富的售后服务队伍,紧跟潮流,将互联网技术应用到公司生产经营的各个环节中。积极开展互联网营销,及时提供公司最新产品信息和技术服务是公司客户服务的保证。盐城宇恒电热科技有限公司竭诚为您服务!
售前
(1)指导客户选择最为适用的电热元件。
(2)免费为客户设计电热元件以及电热设备,寻求解决方案。
(3)可以根据客户的特殊要求,设计制造产品。
售中
(1)产品出厂前的严格检验。
(2)依照合同组织发货。
售后
(1)发货后立即通知客户货物所发物流与快递,以便于客户及时跟踪自己的货物。
(2)电热元件的调试、试运行。
(3)电话指导电热元件操作人员。
(4)国内客户生产过程中遇到的问题,我公司服务人员保证在24小时内给予明确的解决方案。
盐城宇恒电热科技有限公司专业生产定制,进口电热丝/电阻丝/电炉丝,进口加热器,进口电加热管,进口电热制品,中高端客户电热产品设计服务商!
