• PT100热电阻温度传感器

    产品名称 PT100热电阻温度传感器 WZPK-230/231装配式固定螺纹铂热热电阻
    材质 铂丝
    加工定制
    使用温度 1300℃
    主要用途 温度测温
    • 公司:盐城宇恒电热科技有限公司
    • 联系人:顾经理
    • 电话:0515-88690713
    • 手机:13338926938
    • QQ在线:点击这里给我发消息

    • 阿里旺旺:点击这里给我发消息

    • 通讯地址:江苏省盐城市解放南路58号中建大厦9F
    • 工厂地址:盐城市盐都西区秦南工业园区和大冈冶金园





    PT100热电阻温度传感器

    PT100热电阻温度传感器

    PT100热电阻温度传感器 PT100热电阻温度传感器

    PT100热电阻温度传感器 PT100热电阻温度传感器

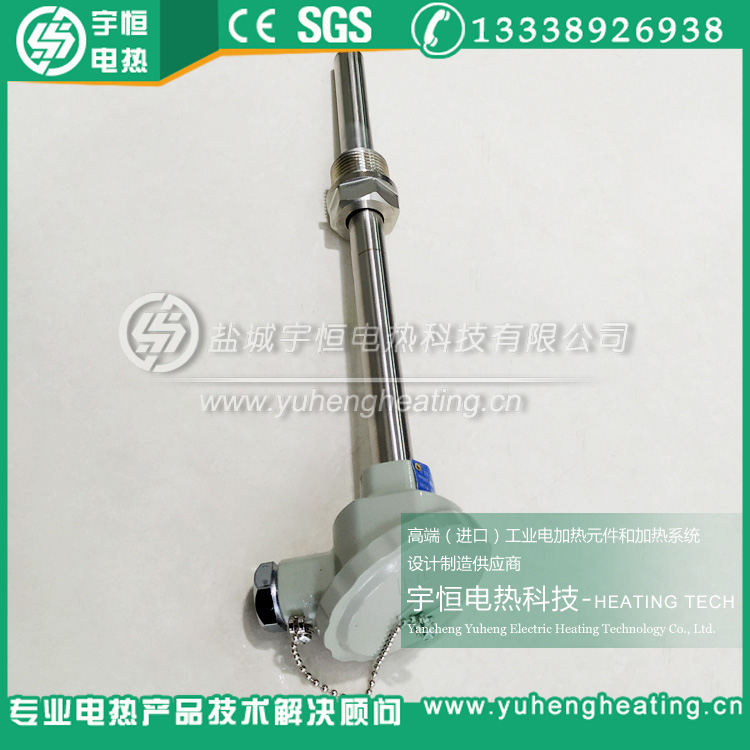

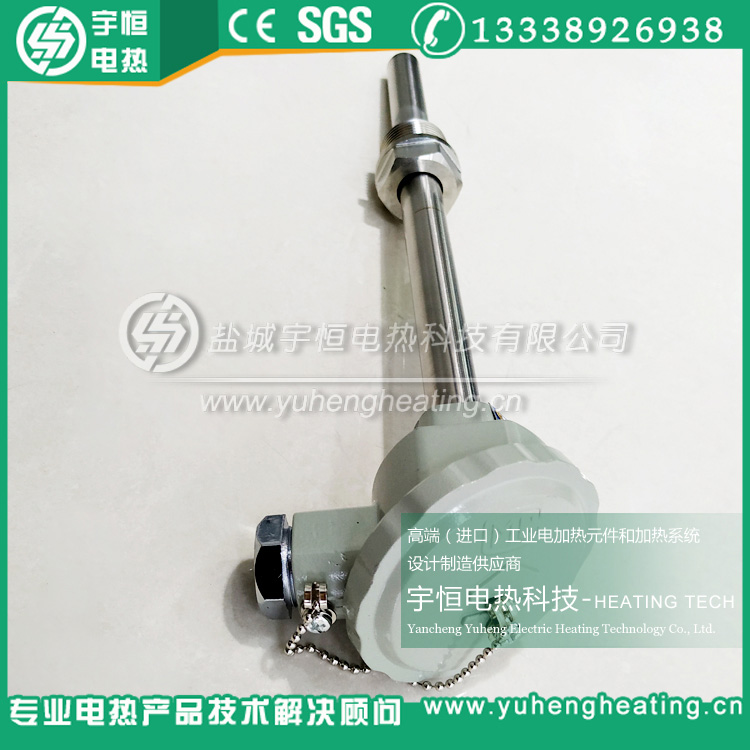

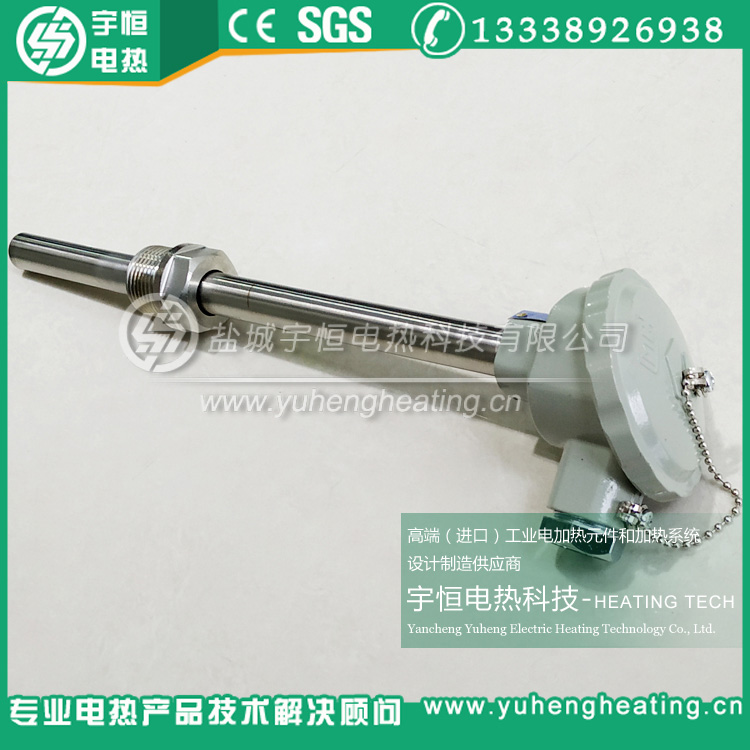

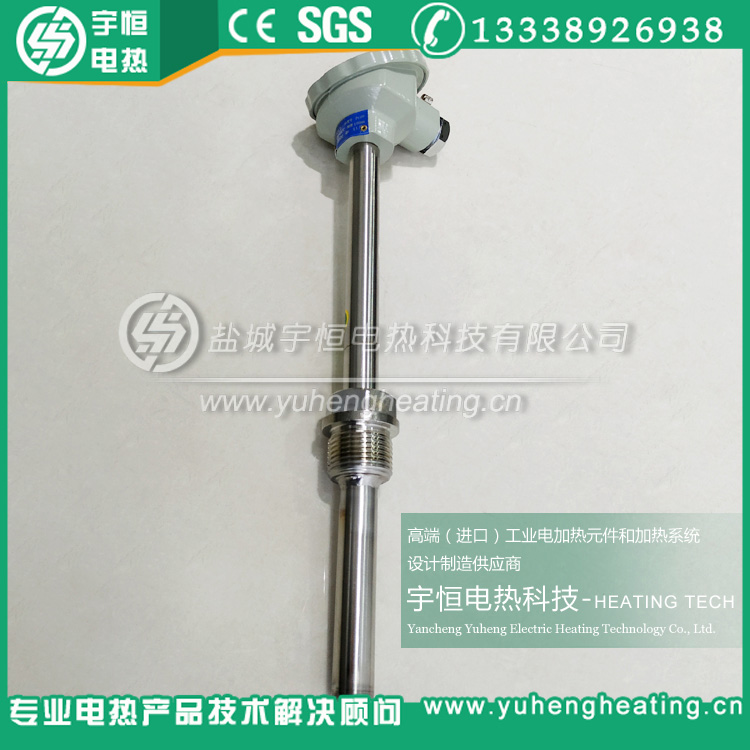

    上图为PT100热电阻温度传感器的实物照片。

    产品简介Product Introduction

    产品名称:PT100热电阻温度传感器 WZPK-230/231装配式固定螺纹铂热热电阻

    加工定制:

    相关知识Related Knowledge

    pt100是铂热电阻,它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆,在100℃时它的阻值约为138.5欧姆。

    组成部分

    常见的pt100感温元件有陶瓷元件,玻璃元件,云母元件,它们是由铂丝分别绕在陶瓷骨架,玻璃骨架,云母骨架上再经过复杂的工艺加工而成。

    工作原理

    它的工作原理:当PT100在0摄氏度的时候他的阻值为100欧姆,它的阻值会随着温度上升而成近似匀速的增长。但他们之间的关系并不是简单的正比的关系,而更应该趋近于一条抛物线。

    铂电阻的阻值随温度的变化而变化的计算公式:

    -200<0℃ Rt=R0[1+At+Bt*t+C(t-100)t*t*t] (1)

    0≤t<850℃ Rt=R0(1+At+Bt2) (2)

    Rt为t℃时的电阻值,R0为0℃时的阻值。公式中的A,B,系数为实验测定。这里给出标准的DIN IEC751系数:A=3.9083E-3、 B=-5.775E-7、 C=-4.183E-12

    根据韦达公式求得阻值大于等于100欧姆的Rt -〉t的换算公式:

    0≤t<850℃ t=(sqrt((A*R0)^2-4*B*R0*(R0-Rt))-A*R0)/2/B/R0

    PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度
    因此白金作成的电阻式温度检测器,又称为PT100。

    1:Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。

    2:量测Vo时,不可分出任何电流,否则测量值会不准。电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果当前室温为25℃,则输出电压为2.5V。
