电炉丝和电阻带引出棒的如何选择和使用?

时间:2021-1-1 11:52:22

 电炉丝和电阻带作为高温发热元件,常用于各种高温实验和工业电炉。由于电热丝工作时温度很高,所以无论是从电炉保温密封性还是引出线高温保护的角度来说,都建议将电炉丝和电阻带通过引出棒等结构引出到炉外接线。


引出棒是将耐高温合金材料调直成直条状,在一侧开槽或开孔用作与电炉丝焊接,另一侧则根据实际需要车牙以供接线使用。

常见引出棒材质:
不锈钢材质(SUS304、SUS316L和SUS310S等材质):适用于中高温度,外形光亮、电阻率小,高温镍铬合金,抗氧化性和高温强度好;

铁铬铝材质(0Cr25AL5和0Cr21AL6Nb等材质):性价比高,耐高温,高温抗氧化性高;

镍铬材质(Cr20Ni35、Cr15Ni60和Cr20Ni80等材质):抗氧化性高,抗蠕变性高;

瑞典进口材质(KANTHAL AF和KANTHAL D):抗氧化性和耐高温性要比国产的高;

日本进口材质(SUS304、SUS316L和SUS310S等材质):比国产不锈钢材质更抗氧化性,耐高温性。


使用引出棒的注意事项:
1、按照实际温度选择合适的材质:炉温低于1000℃,建议选用镍铬合金的引出棒,炉温高于1000℃,建议选用铁铬合金的引出棒。

2、合适的直径和长度:

1)按照电炉丝或者电阻带的截面选择合适直径的引出棒:一般引出棒直径建议大于炉丝丝径的3倍,常见电阻棒直径:φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mm、φ20mm等。

2)引出棒不做发热用,主要就是起到接线作用,因此要按照实际需要选择合适的长度,防止热量传递导致引线部分过热。

3.电炉丝和引出棒之间的焊接:一般建议在引出棒上钻孔、铣槽,电热丝居中穿过孔和槽内焊牢焊实,避免焊接部分不牢靠导致的打火、烧毁。

4.引出棒与炉体的连接:引出棒和炉体的连接必须密封、牢固、绝缘,引出棒置于绝缘填料中间,用绝缘子和密封填料与炉体做好绝缘并密封。

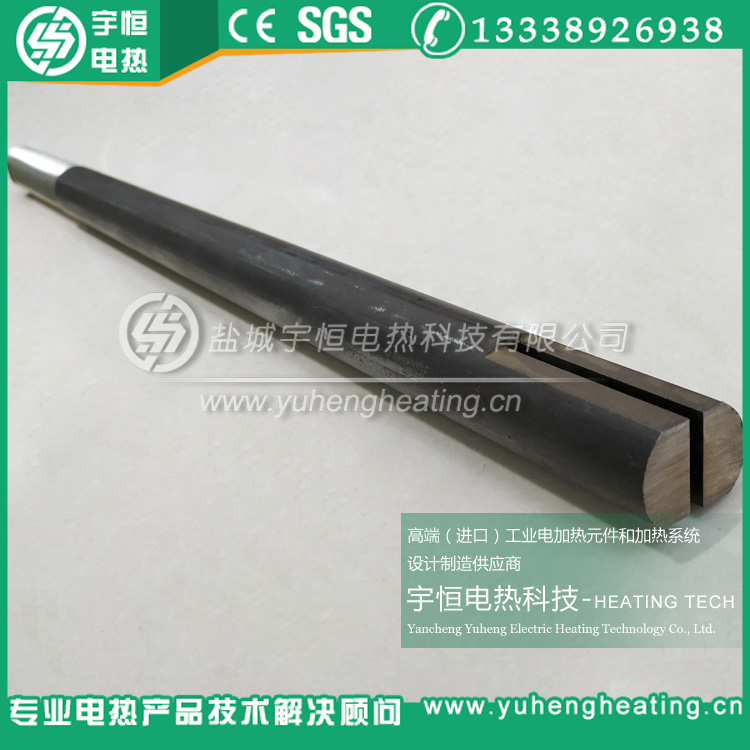

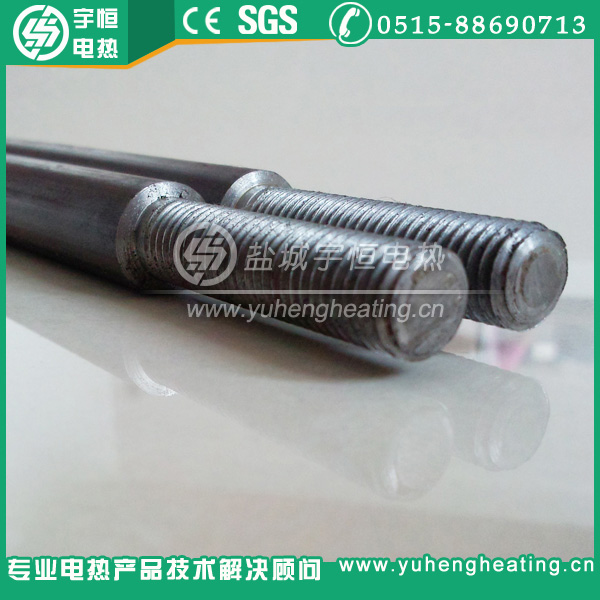

车螺纹铣槽铁铬铝引出棒 工业电炉高温引出棒 车螺纹开槽打孔

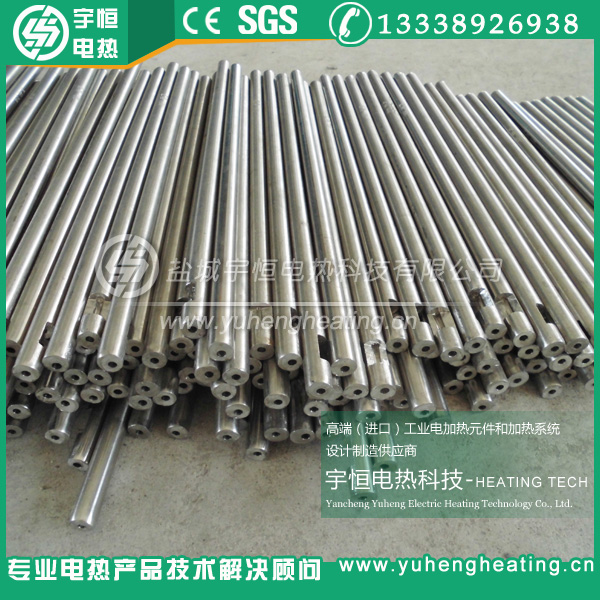

工业电炉丝引出棒 车螺纹铣边开槽高温引出棒
