坩埚炉专用高温电炉丝、炉网

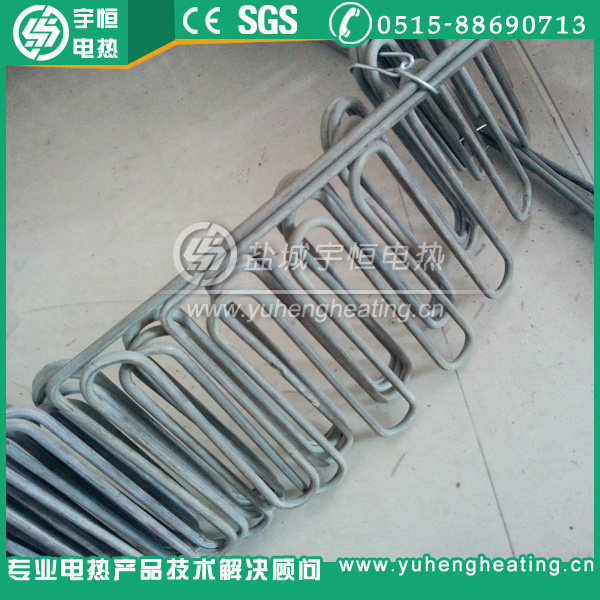

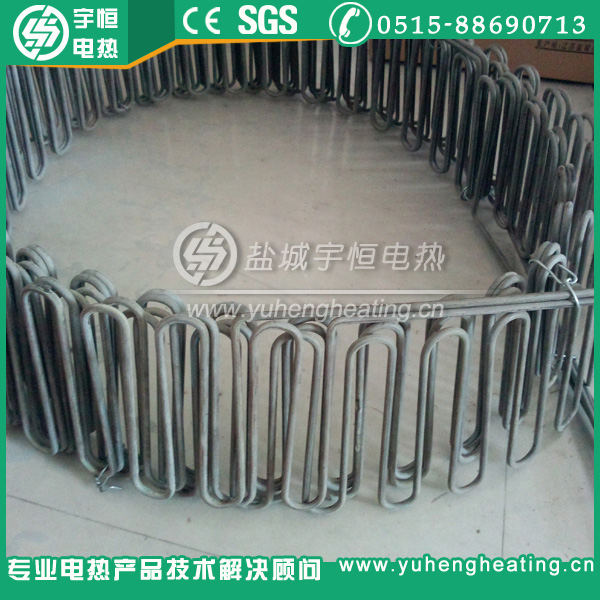

上图为坩埚炉专用高温电炉丝、炉网的实物照片。

本公司供应铁铬铝电炉条,出厂前均经过软态处理，具有较好的塑形和韧性，产品可直接加工成螺旋型、波纹型、Z字型、立绕带型，钢种规格齐全，产品纯度高、杂质低，电阻率稳定，表面抗氧化性好，具有较高的高温强度并且成本低廉，广泛用于工业电炉、冶金、机械、电器、飞机、汽车制造、军工等行业制作发热元件和电阻元件为众多窑炉，锻造行业所用。

生产规格：丝Ф0.03㎜—Ф10㎜，棒Ф10㎜—Ф300㎜；

供应状态：氧化色或光亮软态供应；

材质特点有：

1、使用温度高；

2、使用寿命长；

3、允许的表面负荷大；

4、抗氧化性能好，其氧化后生成氧化膜膜具有良好的抗化性和高电阻率；

5、比重小于镍铬合金；

6、电阻率高；

7、抗硫性好；

8、价格低于镍铬合金

订购参数：根据用户要求的电压、功率、丝径、外径、材料，温度、阻值，形状，使用温度及图纸加工成型。

注意事项：铁铬铝、镍铬电热合金其抗氧化性能一般都较强，但由于炉内含各种气体，像空气、碳气氛、硫气氛以及氢、氮气氛等等，这些气体对元件在高温使用下都有一定的影响，虽然各种电热合金在出厂之前都进行了抗氧化处理，但在运输、绕制、安装等环节上都会在一定程度上造成元件损伤，而降低使用寿命，为延长使用寿命，要求客户在使用前进行预氧化处理，其方法是将安装完毕的电热合金元件，在干燥的空气中通电加热到低于合金允许最高使用温度100-200度，保温5-10小时，然后随炉缓冷既可。

使用事项：

1、铁铬铝电炉条在设计时根据合理的表面负荷选择正确的线径；

2、铁铬铝电炉条安装前对炉膛全面检查，清除铁素体、结碳，避免短路或者炉丝击穿；

3、铁铬铝电炉条安装时应按照设计的接线方式正确连接；

4、铁铬铝电炉条使用前检查控温系统的灵敏度，防止温控失灵，造成电炉丝烧坏。

铁铬铝电热合金丝主要技术技能:

牌号/性能 1Cr13AL4 1Cr21AL4 0Cr21AL6 0Cr23AL5 0Cr25AL5 0Cr21AL6Nb 0Cr27AL7Mo2 Cr 12.0-15.0 17.0-21.0 19.0-22.0 20.0-23.5 23.0-26.0 21.0～23.0 26.5～27.8 AI 4.0～6.0 2.0～4.0 5.0～7.0 4.2～5.3 4.5～6.5 5.0～7.0 6.0～7.0 Fe 余量 余量 余量 余量 余量 余量 余量 Re - - - - - - -             Nb:0.5 Mo:1.8-2.2 元件最高使用温度℃ 950 1100 1250 1250 1250 1350 1400 熔点℃ 1450 1500 1500 1500 1500 1510 1520 密度g/cm3 7.40 7.35 7.16 7.25 7.10 7.10 7.10 电阻率μΩ·m，20℃ 1.25±0.08 1.23±0.06 1.42±0.07 1.35±0.06 1.42±0.07 1.45±0.07 1.53±0.07 抗拉强度 Mpa 588～735 637～784 637～784 637～784 637～784 637～784 686～784 延伸率% ≥16 ≥12 ≥12 ≥12 ≥12 ≥12 ≥10 反复弯曲次数 ≥5 ≥5 ≥5 ≥5 ≥5 ≥5 ≥5 快速寿命h/℃ —— ≥80/1250 ≥80/1300 ≥80/1300 ≥80/1300 ≥80/1350 ≥80/1350 比热J/g.℃ 0.490 0.490 0.520 0.460 0.494 0.494 0.494 导热系数KJ/m.h℃ 52.7 46.9 63.2 60.2 46.1 46.1 45.2 线胀系数 a×10-6/℃ （20～1000℃） 15.4 13.5 14.7 15.0 16.0 16.0 16.0 硬度HB 200～260 200～260 200～260 200～260 200～260 200～260 200～260 显微组织 铁素体 铁素体 铁素体 铁素体 铁素体 铁素体 铁素体 磁性 磁性 磁性 磁性 磁性 磁性 磁性 磁性

盐城宇恒电热科技有限公司官方网站：
1、宇恒电热独立官网:http://www.yuhengheating.cn
2、宇恒电热阿里店铺:http://yuhengheating.1688.com

版权说明：本文由盐城宇恒电热科技有限公司原创编辑，转载"坩埚炉专用高温电炉丝、炉网"请注明出处"http://www.yuhengheating.cn/content/?360.html"
